[NSW] 닌텐도 스위치 커펌 추가기판 장착 후 진행하기 (1)

안녕하세요.

오늘은 닌텐도 스위치 커펌하는 방법에 대해 소개해드리고자 합니다.



-주의사항-

본 가이드를 따라하시다가 발생하는 모든 책임은 본인에게 있는점 참고하여주시기 바랍니다.



커스텀 펌웨어가 가능한 기기는 무엇인가요 ?

우선적으로 닌텐도 스위치는 종류가 여러가지 있는데 아래와 같이 분류할 수 있습니다.

1. 제조년월일이 2018년 7월 이전인 구형 스위치

2. 제조년월일이 2018년 7월 이후인 구형 스위치

3. 배터리 개선판 스위치

4. OLED 신형 스위치



스위치가 커펌가능한 기기인지 확인하는 방법은 제품 아래에 적힌 시리얼 넘버로 확인가능합니다.

제품 밑을 보시면 아래에 적힌 시리얼 넘버를 확인하실 수 있습니다.



아래에 적힌 시리얼 넘버를 아래의 사이트에 접속해 입력해주시면 됩니다.

Home - Is My Switch Patched?



시리얼 넘버를 맞게 입력하시면 되는데 해당하는 시리얼 넘버가 없다 하시는 분은 안되는 기기일것입니다.

제 기기 또한 안되는 기기에 속해있습니다.



우선 안되는 기기임을 확인했으므로 두번째 방법으로 넘어가야합니다.



추가 기판을 사용한 스위치 커펌

네 이번방법은 추가 기판을 사용한 스위치 커펌입니다.

이 방법은 생각보다 재료가 많이 필요합니다.

1. 인두기

2. 납

3. 납땜 실력

4. 절연 테이프

5. 금속 자르는 가위

6. 정밀 핀셋 ( ESD - 12 (?)) (저는 없어서 아무거나 사용했습니다.)

7. 서멀구리스 ( CPU 땠다가 다시 붙이는 과정에 서멀 구리스를 발라주시면 냉각에 도움이 됩니다. )

8. 공구 세트

제가 사용한 공구세트



자신이 납땜을 해봤다. 할줄안다. 아래의 영상을 따라할 수 있다. 하시는 분만 따라하시길 권장합니다.

저 또한 시도하다가 중간에 커펌이 안되서 분해 후 재납땜 하고 그랬습니다.

아래 영상 확인하시고 이정도는 할 수 있다 하시는분만 진행하시면 될 것 같습니다.

알리에서 Hwfly 보드 구매

이 부분이 우선적으로 진행되어야 합니다.
본 가이드를 따라하시다가 발생하는 모든 책임은 본인에게 있는점 참고하여주시기 바랍니다.

1. 알리익스프레스에 들어갑니다.

2. hwfly 키트를 검색합니다.

3. 판매자에게 자신의 닌텐도 스위치를 보여주면서 가능한지 문의합니다.

4. 가능하다고 알려주실겁니다.

5. 가능하다면 주문합니다.
    가격이 대략 12만원으로 알고있습니다. 비싸니 신중하게 생각하시고 구매하시길 바랍니다.





스위치 분해하기

1. 스위치 전원을 꺼줍니다.

2. 보호 케이스가 있다면 보호 케이스를 다 벗겨줍니다.

3. 스위치 컨트롤러가 양옆에 껴져 있다면 다 분해해줍니다.

4. 아래의 Y자 볼트를 해체 할 공구를 준비합니다.

5. 아래의 해당 나사들을 제거해줍니다.
    4개의 Y자 볼트랑 6개의 + 십자모양의 볼트가 나올겁니다.



6. 뒷판을 조심스럽게 열어줍니다.



7.  뒷판에 나사를 제거해줍니다.



8. SD 카드 부분을 제거해줍니다. 똑 하고 떨어지게 되어있으므로 떼어주면 됩니다.
   조금 어려우신 분은 블로그 글은 참고하시고 위의 해당 유튜브 영상을 확인하시는것이 좋습니다.



9. 은색 판을 제거해줍니다.

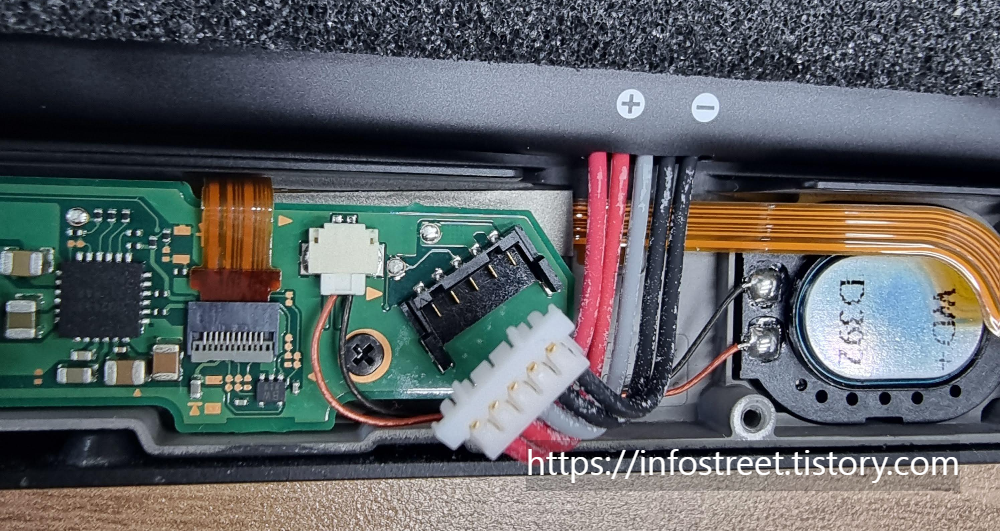

10.  스위치의 전원이 꺼진 상태에서 아래의 파워 커넥터 부분을 해체해줍니다.
    잡아 당기는 것이 아니라 위로 들면 빠지게 되어 있는 구조입니다.
    저는 핀셋을 이용해 제거했습니다.



아래와 같이 된다면 연결이 해체된 모습입니다.
이제 본체로 전원이 인가되지 않습니다.



11. 아래의 표시된 나사를 해체해줍니다.



12. 방열판을 떼어내줍니다.
     살살 떼어내주시면 잘 떼어집니다.



13. 이번 작업이 제일 어려운 작업입니다.
    아래의 은색 쉴드 부분을 해체해야 합니다.
    이 부분은 고난도 작업이 필요한 부분입니다.
    은색 쉴드 부분은 알루미늄 (?) 으로 되어있어 쉽게 잘 휘고 구부러지므로 조심해서 다뤄주시길 바랍니다.
    저는 잘못 건드려서 약간 휘었습니다 ( ㅜ ㅜ )



14. 은색 쉴드 부분의 옆이나 아래를 보면 저런 모양이 있을겁니다.
    저 부분이 쉴드부분이 떨어져나가지 않도록 하는 고정되는 부분입니다.
    저부분을 자세히보시면 고정 부분과 쉴드 부분이 분리되는것을 확인할 수 있습니다.
    어중간한 핀셋으로는 되지 않습니다. 아주 뾰족하고 저 틈사이를 들어갈 수 있는 핀셋이 좋습니다.
    유튜브 영상보니까 ESD-12 핀셋을 사용해서 여시는것을 확인했습니다.
    아주 고된 작업이므로 인내하시길 바랍니다. ㅠㅠ



15. 은색 쉴드 부분을 해체하시면 아래와 같이 된것을 확인할 수 있습니다.
    실력이 좋으시다면 .. 잘 벗겨내실 수 있을겁니다. ㅠㅠ



16. 아래의 납땜할 부분의 저항 칩을 면봉을 사용해 살살 닦아줍니다.
    서멀 구리스를 살살 닦아줍니다.



17. 왼쪽에 보이는 기판 또한 제거해줍니다.
    쉴드부분을 살살 해체해주시면 똑 하고 떨어질겁니다.



18. 저는 배터리 개선이 안된 구형 모델이라 V1 모델을 사용했습니다.
    혹시나 모르시겠다면 판매자에게 문의를 해보시면 됩니다. !!



19. V1 기판을 해당위치에 맞게 조정해줍니다.



20. 아래와 같게 납땜을 해줍니다.



21. 아까 떼어낸 칩의 쉴드부분과 해체해줍니다.
    양면테이프로 연결되어 있어 살살 떼어주면 잘 떼어 집니다.
    쉴드부분이 알루미늄 부분이라 잘 휘니까 조심해서 떼어주세요 !



22. 떼어낸 쉴드부분은 아까의 위치에 꼽아줍니다.



23. 떼어낸 초록색 기판은 아래와 같이 hwfly 보드와 연결해줍니다.



24. 아까 작업한 V1 기판과 연결해줍니다.
    보드의 커넥터 부분은 손톱으로 똑 하고 들어올리면 핀을 꼽을 수 있고
    내리면 핀이 고정됩니다. 안부서지게 살살 다뤄주세요.



25. 기판을 보시면 hwfly 보드와 기판에 연결 되는 커넥터 부분이 있는것을 확인할 수 있습니다.
    아래와 같이 커넥터를 연결시켜줍니다.



26. 연결 시켜주신 후 SD카드를 장착해도 되고 장착하지 않아도 됩니다.
    저는 우선적으로 테스트를 위해 SD 카드를 장착 후 실행했는데 장착하지 않고 실행해도 실행은 잘 됩니다.
    걱정마세요.
    아래의 기판끼리 닿지 않게 비닐같은걸 깔아두시는걸 추천드립니다.
    전원을 켜시면 아래와 같이 보라색으로 점등되는것을 확인할 수 있습니다.
    이후 부팅이 완료되면 초록색으로 바뀔겁니다.



27. 전원을 켜시면 아래와 같이 화면이 바뀐것을 확인할 수 있습니다.
    SD 카드가 꼳혀 있으면 NO BIN 바이너리 파일을 찾을 수 없다가 뜰것이고
    SD 카드가 없으면 NO SD 가 뜰것입니다.
    이 화면까지 떳다면 성공한것입니다.
    이제 역순으로 조립해주시면 됩니다.



28. 스위치의 전원을 꺼줍니다.
    이후 절연 테이프를 사용해 아래와 같이 붙여줍니다.
    쉴드부분을 보시면 아래와 같이 연결되어야 하는데 선이 나오기 위해서는 쉴드 부분을 잘라줘야 합니다.
    금속 자르는 가위를 사용해 잘라주시면 편합니다.
    HWFLY 라고 적힌 기판 밑에도 절연테이프를 붙여 전기가 안통하게 해주셔야 합니다. !!!



29. 작업이 완료되셨다면 아래와 같이 방열판을 넣어줍니다.
    살살 넣으면 잘들어갑니다.

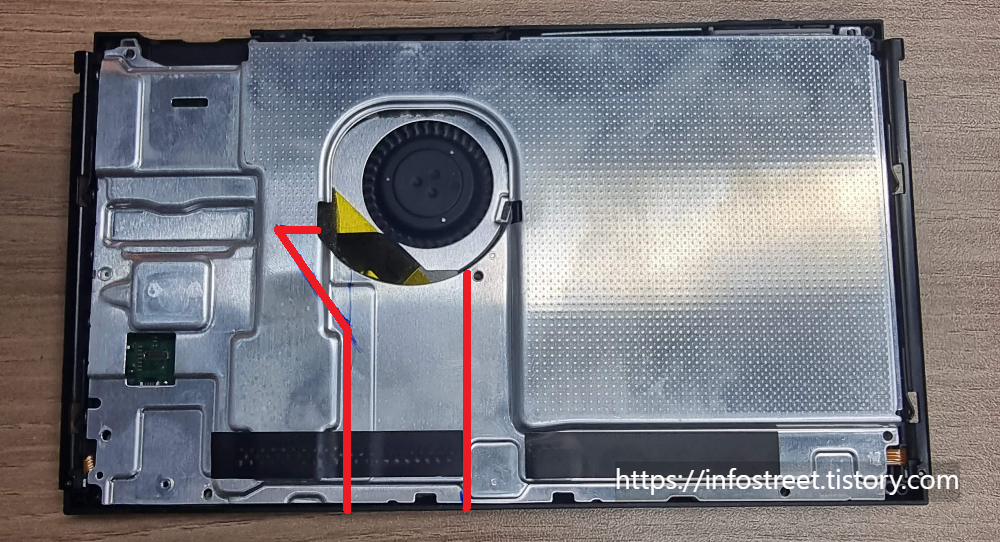

30. 아래와 같이 은색 판을 덮어야하는데 기판을 추가해서 닫히지 않게 되었습니다.
    금속 자르는 가위를 사용해 아래의 이미지 만큼 잘라야 합니다.



31. 저는 글라인더를 사용해 자르려고 했는데 생각보다 안잘리고 힘을 받아 외형이 뒤틀리기만 했습니다.
    그래서 엄청큰 가위를 찾아 다시 잘랐습니다.
    글라인더로 자르는것보다 100배는 편하게 잘 잘랐습니다.



32. 방열판도 부착해주시고 절연 테이프 부착에 나사체결 까지 완료해줍니다.
    뚜껑을 살짝 덮어봅니다.
    완벽히 자연스럽게 장착되는것을 확인할 수 있습니다.



33. 이전과 같이 은색판의 나사를 체결해줍니다.



34. SD카드를 장착해주시고 나사체결까지 완료해주신 후 절연테이프를 사용해 HWFLY 보드가 안움직이게
    고정해줍니다.



35. 뚜껑을 다시 다 덮고 나사체결까지 완료해줍니다.
    이후 전원을 눌러 동작되는것을 확인하실 수 있습니다.
    SD 카드를 꼳지않아 NO SD 가 나오는것을 확인할 수 있습니다.



잘 따라오셨습니다.

이것으로 일단락 끝났습니다.



다음 포스팅에서는 케피르 부트로더를 올리는 방법에 대해 소개해드리겠습니다.

감사합니다.
